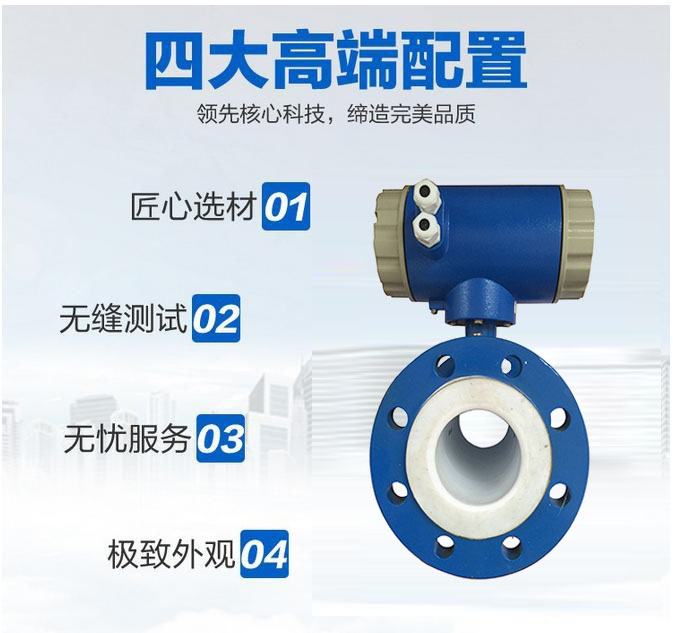

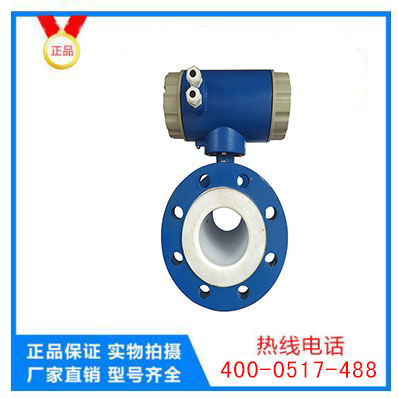

产品名称: 防腐型电磁流量计

发布日期: 2016-06-15

点击数: 2465

询价: 点击产品询价

二维码:

简述: XJLD系列智能电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小,可测流量范围大。比值一般为20:1以上,适用的工业管径范围宽,最大可达3m,

产品详情


1、可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低;
2、采用16位嵌入式微处理器,运算速度快,精度高;
3、全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达1500:1
4、超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好;
5、全汉字菜单操作,使用方便,操作简单,易学易懂;
6、高清晰度背光LCD显示;
7、具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;
9具有RS485RS232数字通讯信号输出
10具有电导率测量功能,可判别传感器是否空管;
11恒流励磁电流范围大,可与不同公司、不同类型的电磁流量传感器配套使用;
12具有自检与自诊断功能;
13采用SMD器件和表面安装(SMT)技术,电路可靠性高;
14仪表内部设计有不掉电时钟,可记录16次掉电时间。

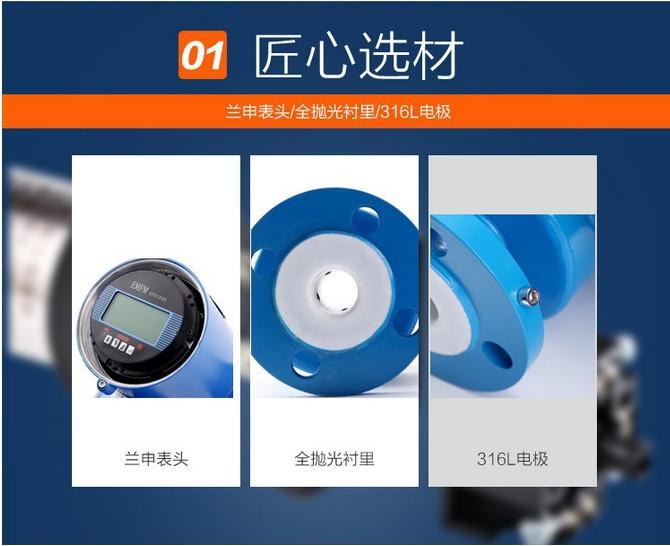

防腐电磁流量计衬里的选择

衬里材料

主要性能

介质温度

适用范围

一体型

分离型

聚四氟乙烯(F4)

能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯(F46)

F4,耐磨性、抗负压能力高于F4

同上

聚氟合乙烯(Fs)

适用温度上限较聚四氟乙烯低,但成本也较低。

80℃

聚氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。

80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。

2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆

进口保护法兰和接地法兰(或接地环)的选择

法兰种类

适 用 范 围

接地法兰(或接地环)

适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。

进口保护法兰

当介质有强磨损性时选用。


电极的选择

电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fc+、Cu+下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc+、Cu)时,则腐蚀大为降低。

具有优良的耐蚀性和玻璃很相似。除了发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

铂/钛合金

几乎能耐一切化学介质,但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性,强磨损性的介质。

注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

量程范围确认
一般工业用防腐型电磁流量计被测介质流速以24m/s为宜,在特殊情况下,流速应不小于0.2m/s,应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。
在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:
Q=πD2V/4
Q:流量(m³/h D:管道内径 V:流速(m/s
电磁流量计的量程Q应大于预计流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
◆HXJLD系列电磁流量计参考流量范围

口径mm

流量范围m3/h

口径mm

流量范围m3/h

φ10

0.16~2.5

φ400

2504000

φ15

0.4~6

φ500

4006000

φ20

0.612

φ600

60010000

φ25

1.016

φ700

80012000

φ32

1.6~25

φ800

100016000

φ40

2.540

φ900

120020000

φ50

4.060

φ1000

160025000

φ65

6.0120

φ1200

250030000

φ80

10160

φ1400

300050000

φ100

16250

φ1600

300060000

φ125

25~400

φ1800

500060000

φ150

40600

φ2000

6000100000

φ200

601000

φ2200

1367.78136778.4

φ250

1001600

φ2400

1627.78162777.6

φ300

1602500

φ2600

1910.38191037.6

φ350

2003000
