概述
    HXJ-LG标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。标准孔板可以采用角接取压（包括环室取压）、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定标准孔板无需实流标定，精度高，结构简单，制造成本低，但压力损失较大。标准孔板广泛用于石油、化工、冶金、电力等行业。是迄今为止应用最多的一种流量计。
适用范围
    1、 公称直径：50mm≤DN≤1200mm（超出此范围属非标准节流装置）
    2、 公称压力：PN≤16MPa
    3、 孔径比：0.20≤β≤0.75
    4、 雷诺数范围：当0.20≤β≤0.45时  5000≤ReD
                   当0.45≤β≤0.75时  10000≤ReD
    5、精度：１级
结构形式

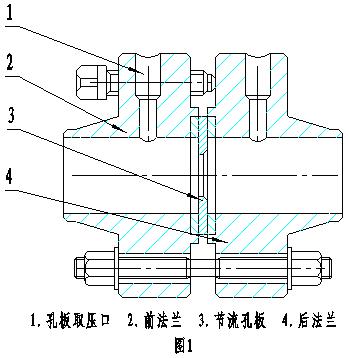

    1、法兰取压、角接取压、D-D/2取压方式分别见图1、图2、图

安装要求
    1、 安装时应保证孔板中心、法兰中心、管道中心和垫片同心，不同心度不得超过0.002D/β。
    2、 孔板的正负压方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和变送器的安装情况确定。
    3、 节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。
    4、 取压法兰与管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。
    5、 可选带上、下游直管段。
    6、 D-D/2取压是成套供货，法兰连接可直接安装。
